平行光路显微镜清洁度自动分析系统JYBLU-750群弘仪器

 产品说明

采用研究型平行光路体视显微镜，1：18超大变倍比，具有大视场高分辨率和高清晰度等特点。

系统自动化集成度高，可实现自动对焦、自动扫描、图像拼接、自动分析，检测分析效率高，结果准确。

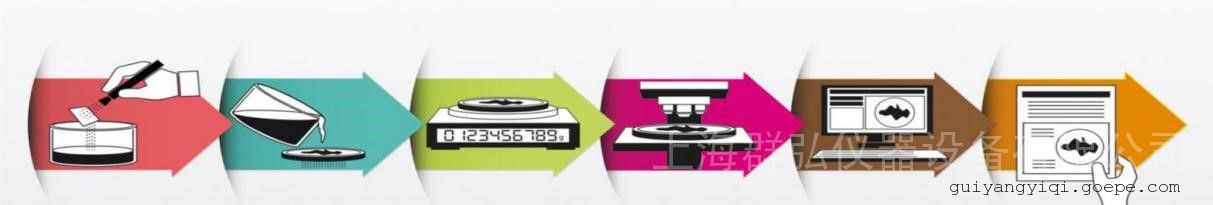

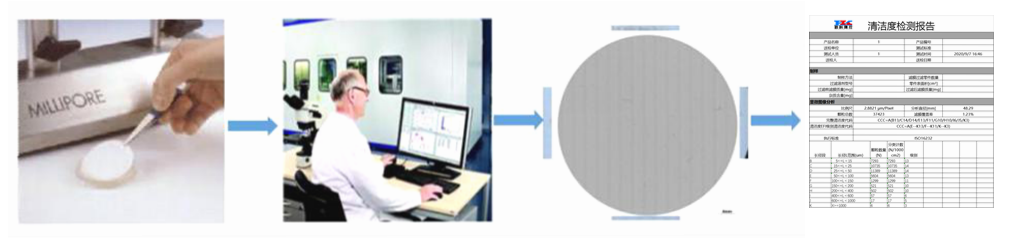

通过清洁度检测分析软件控制电子影像设备和光学放大设备，对清洗萃取后的滤纸或滤膜样本进行高精度扫描，将扫描数据传回至计算机分析软件，分析软件自动识别金属、非金属、纤维颗粒等，生成清洁度检测报告。

检测分析过程可自动进行，亦可手动控制，支持用户自定义。

检测分析过程可全部按照ISO16232、VDA19、ISO4406、GBT14039、NSA1638等标准执行，满足大众、宝马、通用、福特等各大汽车制造厂清洁度检测标准。

1. 参数指标

测试范围：1-10000μm

放大倍数：30-1000倍

重复性误差：≤1%（国标样D50偏差）

准确性误差：≤1%（国标样D50偏差）

颗粒识别速率：≥10000个/分钟

扫描范围：φ55mm

测量时间：＜10分钟

漏检率：≤3%（10μm以上颗粒无漏检）

进口高速CCD速率：120帧/秒

金属颗粒识别率：＞92%

纤维颗粒识别准确率：＞95%

2. 系统特点

（1）流程化设计，操作顺畅

智能化的全自动清洁度分析软件自动拍照、对焦、控制扫描、识别分析，不漏判和误判,检测效率高。

（2）自动化集成度高，操作更简便

全自动的检验分析过程：自动扫描整个试样（通常是滤纸）、自动拍照，颗粒自动识别、分析、统计，自动检查清洁度、自动生成分析报告。

（3）支持多种扫描方式：矩形、圆形、环形、扇形等，支持多种扫描路径。

（4）检测样本多样化，可测量零件清洁度、油液清洁度等。

（5）满足多种检测标准

支持多种国标及国际标准：包括ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T 20082、GB/T 14039等；可以输入标准进行清洁度、颗粒度的全自动检测；可以对纤维进行统计；系统定期更新*新标准。

（6）智能聚焦

支持多种聚焦模式：补偿聚焦、跟踪聚焦、手动聚焦、EFI聚焦等。

（7）自动拍照、定位，并可回溯重拍

扫描过程自动拍照、自动保存，进度实时可见；照片信息存入数据库，方便查询。提供视场图片浏览检查功能，可以实现每个视场定位回溯、重新拍照等功能

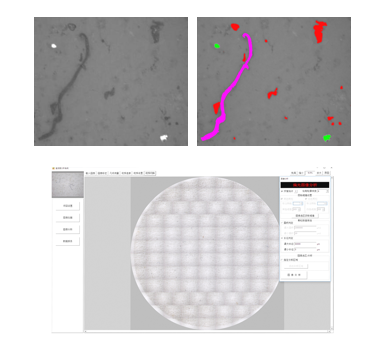

（8）自动识别反光颗粒、不反光颗粒、纤维

系统自动识别颗粒，可以同时检查出不反光颗粒和反光颗粒（一般为金属颗粒）、纤维。

自动对三种颗粒进行检查分类。 支持设置各种颗粒的合格区间。支持自定义三种颗粒的区分设置。

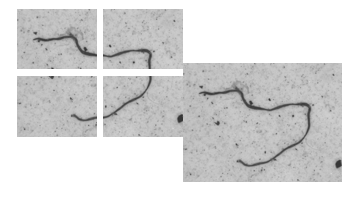

（9）支持跨视野超大颗粒、自动校正偏移，使图片可以进行无缝拼接。



（10）统计与分析

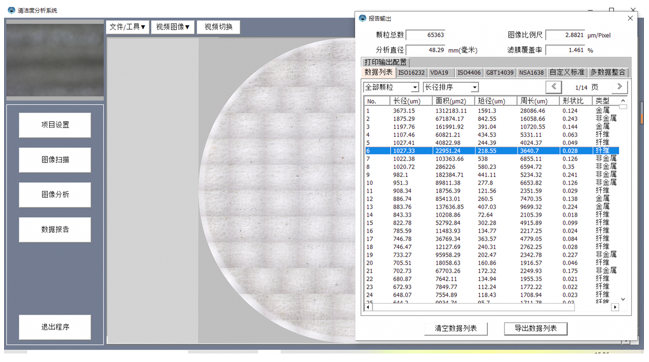

系统自动识别颗粒、自动分析颗粒类别、自动统计颗粒参数。同时支持修改颗粒。提供多种统计分析工具：MAP图、颗粒列表、统计结果等。

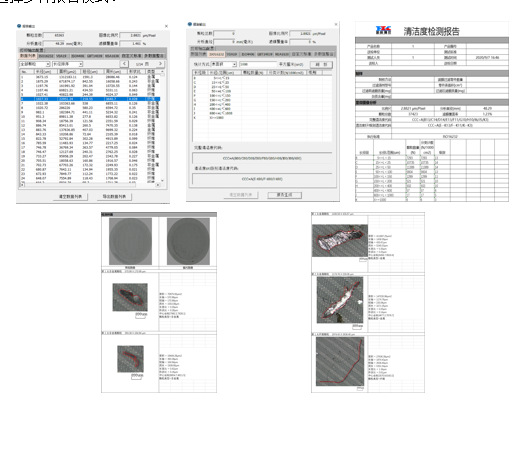

（11）清洁度报告

支持模板化报告生成模式，包含统计数据、评级、滤片全貌图、*大颗粒照片等信息；可选择多种报告模式。
